2016年12月15日

簡単OpenFoam体験方法

まだまだ目指す先に遠く不完全ですが、BlueCFD設定済の
WinPCにて、諸設定不要でOpenFoam体験可能になりました。
BlueCFD推奨インスト先は、Program Filesでなく C:\BlueCFD

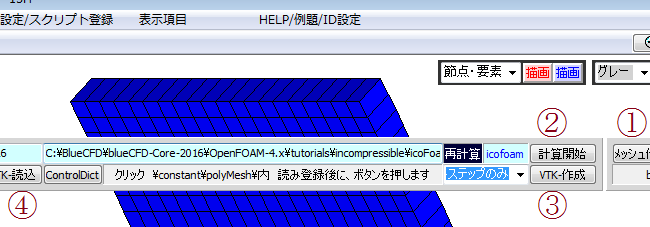

パネル(赤線部)クリック。Polymesh内のファイルを読む。
System内ControldDictでも○。BlueCFDを、Program Files
に設定した場合、別の所にチュ-トリアルコピ-を推奨します。
Program Files内の操作禁止いうWindowsの仕様のため。
パネルのボタン操作で、メッシュ作成や計算を実施します。
計算後→VTKファイル作成ボタン押す→VTK読込ボタン押す。
計算後の結果処理は、VTKファイルを読み、可視化します。
MaProMeshの対応は、まだまだ駄目ですが
フォルダとファイルだらけで、概要理解前に挫折。
その防止になれば。深入りすべきか、止めておくかの判断にも。
icofoam 等、コンソ-ル窓で使う場合、設定はこちら(前々回)
計算時、一時的に生成する (MaproMesh終了で消去)
C:\maprotemp\mapro_bas.bat にも記述されています。
簡単操作でOpenfoam概要理解。WinPCにて、深入せず可能。
posted by CAEを簡単に! at 10:54| Comment(0) | Open-Foam | このブログの読者になる | 更新情報をチェックする

2016年12月01日

OpenFoamのPolyMesh可視化対応 VTKファイルでの結果可視対応実施しました

エミュレ-ションの壁 Linuxの壁 OpenFOAMの壁 2重3重の
壁を崩して簡単化。効率良く判り良く(超)時間節約が目標。
blueCFDの場合、計算例は、Win-PC内の以下に存在。
最初の壁は随分突破。C:\等)インスト先\Bluecfd-Core-2016\Openfoam-4.x\Tutorials\
BlueCFDは、ファイル共有機能使わずデ-タ参照可。計算も可。
今回、MaproMeshを(ASCII限定)PolyMesh可視対応を実施。
メッシュ表示は超簡単、以下でOK!
・・・\Constant\PolyMesh内 ファイル(何でも◎)クリック
デ-タ参照可能ですが、プログラムソ-ス参照は困難。そこは、
エミュレ-ションの壁です。実行モジュールのみインストール
ソ-スは別途参照いう、bConvergedのCalculixみたいなのが○。
そう思いますが。

問題は解可視。解はセル単位(ボリュ-ム持つ領域っぽい)出力。
メッシュは面単位のみ情報あり&セルが実態不明。痛い事態!
直読み諦め、結果可視は、VTKフォ-マット経由となります。
セルの内容がpolymesh内に出ていれば色々便利なのに、残念!
例えばCavityならMS-DOS画面にて…icoFoam\cavity\cavity
にて、foamtovtk -ascii 実行でVTK形式データが作られます
計算は(こちらが先)icofoam(前回の環境パス設定必須)
\system\controldict fvsheme fvsolver ファイル3つ
完全でないと、VTK生成×っぽいです。速度・圧力 コンタ-図
のみ描画対応。スム-ズな モデル化⇒計算⇒結果可視 が優先。
難解で、全貌把握しずらい短所解消させ、簡単化を目指します。
塗りむらがある、その是正が後回しいう。

パラメトリックモデリングから計算の通貫までは、まだですが
ボタン操作でOpenFOAM(メッシュ生成⇒計算⇒可視)
その専用パネルを作成しました。(主にチュートリアル実行用)
数年前、諦め派の私が、使えるようになり、めでたしめでたし。
