2013年06月11日

MaProMesh 使い方を少しずつ

宣伝色が強くなってしまった関係で MaProMesh 操作関係は
主としてこちらのブログで行う予定です
MaProMeshは こちらです
http://www.netukaiseki.co.jp/mapro_down.htm
節点を並べ、多様な可変モデルを作成できます
ダウンロードして、インストール後の起動で、下記状態になります
デモ版は  2000節点上限の 出力制限があります
本ブログは 各所に宣伝が表示され ちょっと見ずらいですが 消す仕様への変更等は検討中です
posted by CAEを簡単に! at 14:26| Comment(0) | スクリプトファイル新規作成 | このブログの読者になる | 更新情報をチェックする

2013年06月12日

スクリプトを表示させます  そして新規作成…

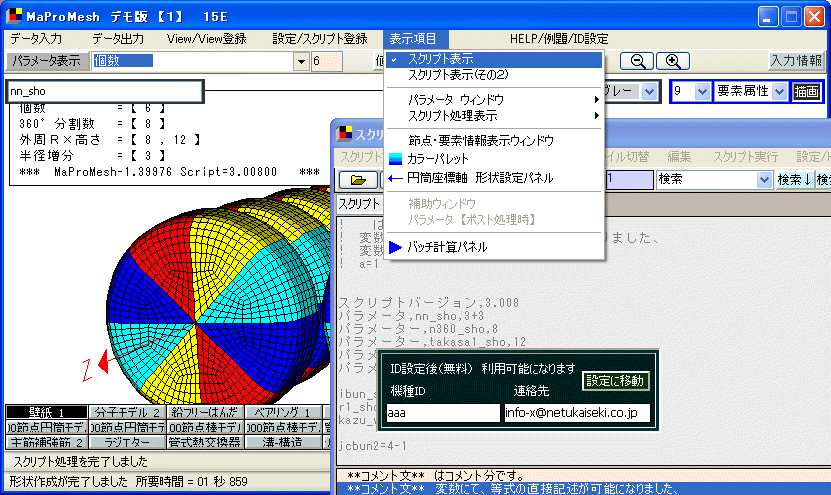

スクリプトは 表示項目→スクリプト クリックで表示されます

モデル構築用スクリプトを、新規作成

名前をつけてどこかに保存します 予めフォルダ作成が○思いますが

demo_1 で保存
posted by CAEを簡単に! at 08:41| Comment(0) | スクリプトファイル新規作成 | このブログの読者になる | 更新情報をチェックする

2013年06月13日

スクリプト登録&起動 ⇒ 修正&加筆 ⇒ 保存 ⇒ スタート

保存したスクリプトを登録します
他の方法もありますが 今回は下記の1
1 スクリプトを登録する
2 メインウィンドウ  : データ入力 ⇒ スクリプト読込み
3 スクリプトウィンドウ: スクリプト登録−1

登録すると 該当ボタン=スクリプト名に 押すと起動します

スクリプトウィンドウにスクリプトを記述 簡単例として 5行
円筒系
nmesh=20
n1=nodemax+1 !Nodemaxは最大の節点番号 ここでは0
n2=n1+nmesh
節点,n1,10,0,0,n2,10,180,0

保存 ⇒ 実行  実行ボタン=青  赤線のスクリプトを実行します

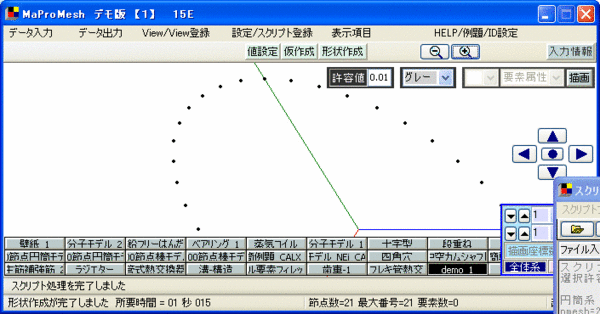

こんな絵が出る筈

ビックリマーク=コメント文
円筒系をコメント文にすると 下記の図になります
